rs485專用電纜-RS485-12*2.0
rs485專用電纜，RS485通訊電纜應用領域
rs485專用電纜是用于多點間的通信。許多設備可以通過一條特殊的RS-485電纜來連接。就像早先的以太網絡用一條特制同軸線連接一樣。rs485專用電纜，RS485通訊電纜，。rs485專用電纜廣泛用于復雜的樓宇自控、工業控制網絡、電力自動化等通訊網絡系統。
rs485專用電纜，RS485通訊電纜的參數及性能

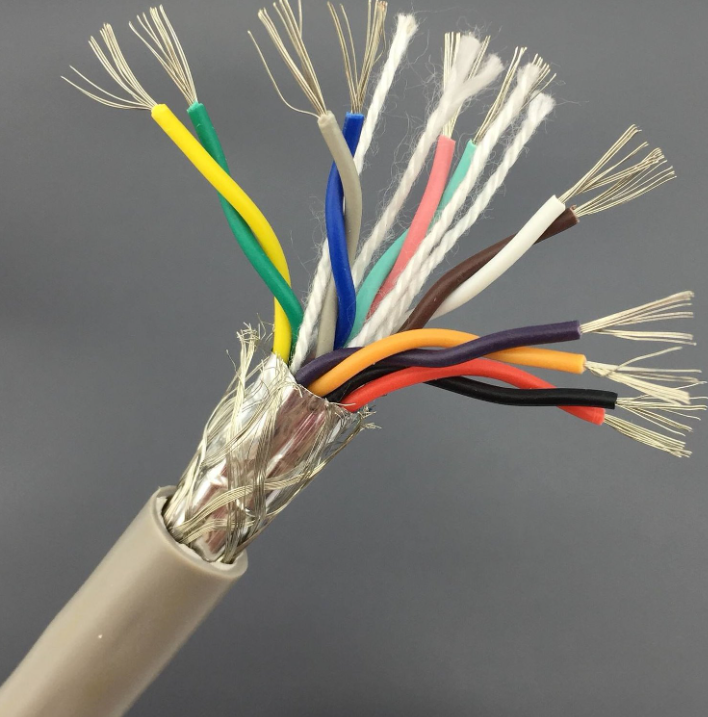

標準的1線對rs485專用電纜，特性阻抗為120歐姆，導體為1*2*18AWG多股絞合無氧純銅絲導體，物理發泡雙色絕緣介質，由鋁箔/聚酯復合帶100%覆蓋+鍍錫銅絲90%覆蓋雙層屏蔽，附有獨立接地導線，工業阻燃環保外護套，符合CE 2919文件。產品性能出眾，可應用于復雜的工業自動化控制網絡通訊及樓宇自控網絡通訊。
標準的2線對rs485專用電纜，特性阻抗120歐姆，導體為2線對4芯(2x2x20AWG)多股絞合無氧純銅絲導體，物理發泡雙色絕緣；為適用于復雜的工業噪聲環境，特采用鋁箔/聚酯復合帶100%屏蔽率+鍍錫銅編制網90%屏蔽率共雙層屏蔽，并附有獨立接地引流線，工業阻燃環保外護套，符合CE 2919文件規范。
rs485專用通訊電纜，是嚴格按RS-485通訊協議規范設計生產的標準產品， 不僅是羅克韋爾(AB)自動化DH-485控制網絡指定型號，亦是標準的2線對CAN總線電纜。
rs485專用電纜適用范圍：RS-485通訊電纜一般場合在使用RS485通訊時，對于特定的傳輸線路，主機（召測設備）到儀表的485口間的電纜長度與數據信號傳輸?shù)牟ㄌ芈食煞幢龋贿@個長度主要受信號的失真以及噪聲的影響所影響。理論上，通信速率在100Kpbs及以下時，RS485的傳輸距離可達1200米，但在實際應用中傳輸?shù)木嚯x也因芯片及電纜的傳輸特性而所差異。在傳輸過程中可以采用增加中繼的方法對信號進行放大，可以加八個中繼。
rs485專用電纜使用條件：1）無機械損傷敷設溫度為：-30~90℃。2）使用溫度為：-45~100℃。3）敷設拉動時彎曲半徑為電纜的4.5倍。4）敷設時彎曲半徑：基干電纜是電纜外徑的6倍；水平方向是電纜外徑的4倍。
RS485線材產品規格
(1對) 2芯型號 | (2對) 4芯型號 | (3對) 6芯型號 |
2x0.2 | 4x0.2 | 6x0.2 |
2x0.3 | 4x0.3 | 6x0.3 |
2x0.5 | 4x0.5 | 6x0.5 |
2x0.75 | 4x0.75 | 6x0.75 |
2x1.0 | 4x1.0 | 6x1.0 |
2x1.5 | 4x1.5 | 6x1.5 |
2x2.0 | 4x2.0 | 6x2.0 |
2x2.5 | 4x2.5 | 6x2.5 |
(4對) 8芯型號 | (5對) 10芯型號 | (6對) 12芯型號 |
8x0.2 | 10x0.2 | 12x0.2 |
8x0.3 | 10x0.3 | 12x0.3 |
8x0.5 | 10x0.5 | 12x0.5 |
8x0.75 | 10x0.75 | 12x0.75 |
8x1.0 | 10x1.0 | 12x1.0 |
8x1.5 | 10x1.5 | 12x1.5 |
8x2.0 | 10x2.0 | 12x2.0 |
8x2.5 | 10x2.5 | 12x2.5 |
