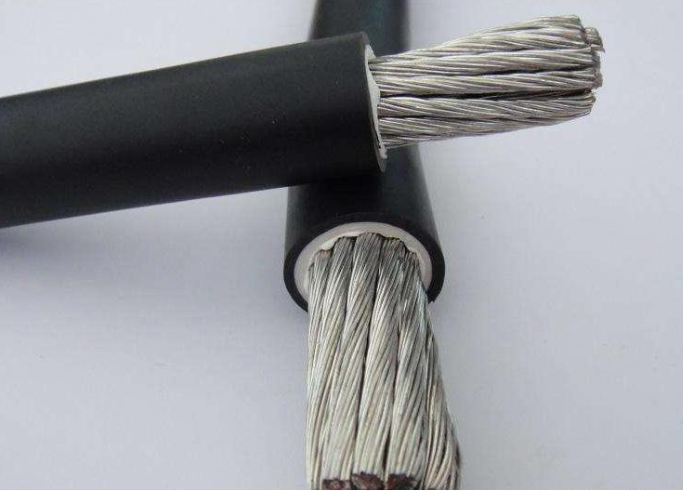

WDZ-OIL-225mm2石油平臺用電纜
1、適用范圍: WDZ-OIL-225mm2石油平臺用電纜主要適用額定電壓2kV及以下的石油平臺鉆井架上大功率電機、壓縮機及各種泵類的電力傳輸系統及船舶動力系統。
2、WDZ-OIL-225mm2石油平臺用電纜使用特性:
2.1額定電壓2kV。
2.2電纜使用環境溫度應不低于-45℃。
2.3電纜導體的長期允許工作溫度應不超過125℃;
2.4 WDZ-OIL-225mm2石油平臺用電纜具有耐油、阻燃、耐日光、柔軟、耐磨、耐低溫、耐潮濕等特性。
2.5電纜敷設的允許彎曲半徑:
電纜外徑(D)為20mm及以下--應不小于3D;
電纜外徑(D)為20mm及以上--應不小于5D。
注:D電纜的實際外徑,單位mm。
3. 型號及名稱:
|
型號 |
名稱 |
芯數 |
電壓v |
|
WDZ-OIL |
石油平臺用鉆探動力電纜 |
單芯 |
600 2000 |
|
WDZ-OILP |
石油平臺用鉆探動力屏蔽電纜 |
單芯 |
600 2000 |
4. 規格
|
型號 |
電壓v |
美國線規格MCM |
截面（mm2） |
|
WDZ-OIL(P) |
600 2000 |
250MCM |
120 |
|
600 2000 |
300MCM |
150 |
|
|
600 2000 |
400MCM |
185 |
|
|
600 2000 |
444MCM |
225 |
|
|
600 2000 |
500MCM |
240 |
|
|
600 2000 |
535MCM |
271 |
|
|
600 2000 |
550MCM |
300 |
|
號 |
截面 |
美國線規 |
股數 / 線徑 |
電線外徑 |
20 ℃直流電阻 |
|
|
600V |
2000V |
|||||
|
WDZ OIL |
0.75 |
19 |
24/0.20 |
3.0 |
4.3 |
26.7 |
|
18 |
||||||
|
1.0 |
17 |
32/0.20 |
3.3 |
4.5 |
20.0 |
|
|
16 |
||||||
|
1.5 |
15 |
48/0.20 |
3.6 |
4.8 |
13.7 |
|
|
14 |
||||||
|
2.5 |
13 |
77/0.20 |
4.2 |
5.3 |
8.21 |
|
|
12 |
||||||
|
4.0 |
11 |
126/0.20 |
5.0 |
6.3 |
5.0 |
|
|
10 |
||||||
|
6 |
9 |
189/0.20 |
5.7 |
6.3 |
3.39 |
|
|
8 |
||||||
|
10 |
7 |
322/0.20 |
7.7 |
8.5 |
1.95 |
|
|
6 |
||||||
|
16 |
5 |
513/0.20 |
9.0 |
9.8 |
1.24 |
|
|
4 |
||||||
|
25 |
3 |
798/0.20 |
10.5 |
11.3 |
0.79 |
|
|
2 |
||||||
|
35 |
1 |
1121/0.20 |
11.8 |
12.6 |
0.56 |
|
|
50 |
1/0 |
703/0.30 |
13.9 |
15.2 |
0.393 |
|
|
2/0 |
||||||
|
70 |
3/0 |
999/0.30 |
16.5 |
17.4 |
0.277 |
|
|
95 |
4/0 |
1332/0.30 |
18.6 |
19.8 |
0.21 |
|
|
120 |
250MCM |
1702/0.30 |
21.0 |
21.8 |
0.164 |
|
|
150 |
300MCM |
2109/0.30 |
23.4 |
24.6 |
0.132 |
|
|
350MCM |
||||||
|
185 |
400MCM |
1443/0.40 |
25.5 |
26.8 |
0.108 |
|
|
225 |
444MCM |
1100/0.51 |
26.0 |
28.0 |
0.0883 |
|
|
240 |
500MCM |
1924/0.40 |
29.4 |
30.6 |
0.0817 |
|
|
271.7 |
535MCM |
1325/0.51 |
30.0 |
32.0 |
0.0732 |
|
|
300 |
550MCM |
2368/0.40 |
32.0 |
33.4 |
0.0654 |
|
