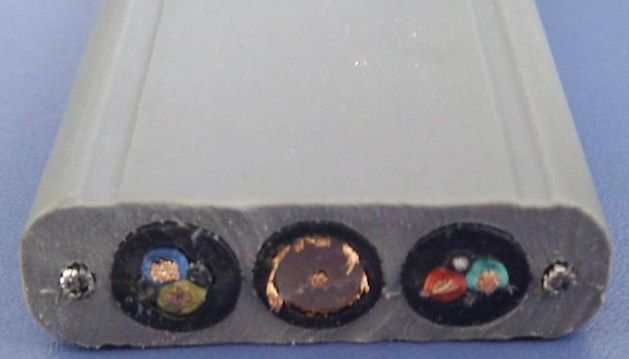

CH05VVH6-F兩端帶扁平軟電纜
應用范圍
CH05VVH6-F兩端帶扁平軟電纜可用作動力及控制電纜安裝在電纜軌道，搬運機，可用在大樓，運輸系統，起重機，高架運輸車，運動攝像機，和其他機械工具。適用于對提升力和抗拉力有較高要求的場合。兩端帶鋼絲PVC柔性扁平控制電纜可安裝在干燥，潮濕的室內環境。
CH05VVH6-F兩端帶扁平軟電纜的特點
帶鋼絲的加強型扁平電纜具有更強的抗拉能力
-
比圓電纜更小的彎曲半徑
-
可以將多個扁電纜綁在一起使用
-
芯線水平排放不會出現電纜絞在一起的現象
| 電纜結構 |
導體材料：柔性純銅絲。
導體結構：符合DIN VDE0295 5類標準。
芯線J緣：聚氯乙烯丁晴復合物。
芯線絞合：芯線小節距絞合成纜。
加強： 鋼絲繩。
芯線標識：黑色線編碼。三芯以上帶黃綠接地線。
外護套： 聚氯乙烯丁晴復合物，黑色。
導體結構：符合DIN VDE0295 5類標準。
芯線J緣：聚氯乙烯丁晴復合物。
芯線絞合：芯線小節距絞合成纜。
加強： 鋼絲繩。
芯線標識：黑色線編碼。三芯以上帶黃綠接地線。
外護套： 聚氯乙烯丁晴復合物，黑色。
| 技術指標 |
小彎曲半徑：10*小邊電纜外徑
溫度范圍：-20℃~+70℃。
工作電壓：H05VVH6-F 300/500V.
H07VVH6-F 500/750V
測試交流電壓：2000~3000V。
執行標準：符合VDE、GB。
溫度范圍：-20℃~+70℃。
工作電壓：H05VVH6-F 300/500V.
H07VVH6-F 500/750V
測試交流電壓：2000~3000V。
執行標準：符合VDE、GB。
| CH05VVH6-F兩端帶扁平軟電纜 |
| 芯數×截面mm2 | 電纜寬×高mm | 單位重量kg/km | 懸掛高度m |
| 16×1 | 50×4.3 | 500 | 40 |
| 24×1 | 72×4.3 | 800 | 40 |
| 6×5×1 | 68.5×10 | 960 | 80 |
| 22×1+2×2.5 | 76×5.5 | 850 | 80 |
| 28×1+2×（0.5）C | 68×11 | 1150 | 80 |
| 24×1+2×2×2.5 | 68×11 | 980 | 80 |
| 27×1+2×0.5+1×75 | 68×11 | 1180 | 80 |
| 6×2.5 | 37.5×8 | 410 | 80 |
| 5×4×0.5 | 39.7×7.8 | 450 | 35 |
| 6×5×1 | 75×11 | 1200 | 80 |
