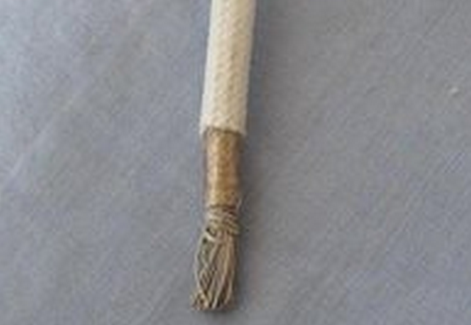

AFHBR耐800℃特種高溫線
AFHBR耐800℃特種高溫線產品采用鍍銀銅線為導體，玻璃纖維繞包形式為J緣層，聚全氟乙丙烯（FEP）為護套，主要用于無線電通訊、廣播和有關電子設備中傳輸射頻信號。可在800℃高溫下正常工作20分鐘。建議用于交流或直流回路下工作電壓不大于50V，工作電流3.0A，環境溫度不大于800℃，工作時間不超過20分鐘的高溫、潮濕、防腐蝕、防燃燒等環境。
產品特點
可在800℃高溫下正常工作20分鐘。
建議用于交流或直流回路下工作電壓不大于50V，工作電流3.0A，環境溫度不大于800℃，工作時間不超過20分鐘的高溫、潮濕、防腐蝕、防燃燒等環境。
建議用于交流或直流回路下工作電壓不大于50V，工作電流3.0A，環境溫度不大于800℃，工作時間不超過20分鐘的高溫、潮濕、防腐蝕、防燃燒等環境。
產品結構
|
序號
|
結構M稱
|
外徑mm（標稱值）
|
|
1
|
內導體：19×Φ0.16mm鍍銀銅線絞合
|
Φ0.80mm
|
|
2
|
J緣層：玻璃纖維繞包
|
Φ1.85mm
|
|
3
|
護套：聚全氟乙丙烯（FEP）
|
Φ2.15mm
|
技術參數
執行標準Q/YC55-76 TGW-800型瞬時800℃高溫線
工作溫度：800℃（20min）
導體直流電阻：≤58Ω/m
J緣電阻：≥107MΩ
J緣耐電壓：1000V，AC，1min，不擊穿
耐低溫：-50±2℃，持續2h，不開裂，并滿足J緣耐電壓要求
防震性能：震動頻率20~2000Hz，加速度20g持續震動3min，不開裂，并滿足J緣耐電壓要求
耐低氣壓性能：置于0.01mm***柱的真空度的真空設備中20min，能經受200V，AC，1min不擊穿
耐高溫性能：800℃處20min，允許電線燒蝕，能經受200 V，AC，不擊穿
導體直流電阻：≤58Ω/m
J緣電阻：≥107MΩ
J緣耐電壓：1000V，AC，1min，不擊穿
耐低溫：-50±2℃，持續2h，不開裂，并滿足J緣耐電壓要求
防震性能：震動頻率20~2000Hz，加速度20g持續震動3min，不開裂，并滿足J緣耐電壓要求
耐低氣壓性能：置于0.01mm***柱的真空度的真空設備中20min，能經受200V，AC，1min不擊穿
耐高溫性能：800℃處20min，允許電線燒蝕，能經受200 V，AC，不擊穿
|
可根據現場使用環境不同，定制符合客戶使用環境的電纜
|
||||||
|
