WDZ-RS485雙層屏蔽電纜
WDZ -RS485雙層屏蔽電纜用途
WDZ -RS485雙層屏蔽電纜是一種常見的串行總線標準，采用平衡發送與差分接收的方式，因此具有抑制共模干擾的能力。在一些要求通信距離為幾十米到上千米的時候，22AWG雙層屏蔽RS485電纜是一種應用為廣泛的總線。而且在多節點的工作系統中也有著廣泛的應用。低煙無鹵護套雙層屏蔽RS485電纜阻燃性能優越，燃燒時煙度甚少，無腐蝕性氣體逸出，低煙無鹵護套雙層屏蔽RS485電纜廣泛應用于核電站、地鐵車站、電話交換機及計算機控制中芯、高層建筑大樓、賓館、廣播電視臺、重要軍事設施、石油平臺等，以及人員較集中，空氣密度低的場所。

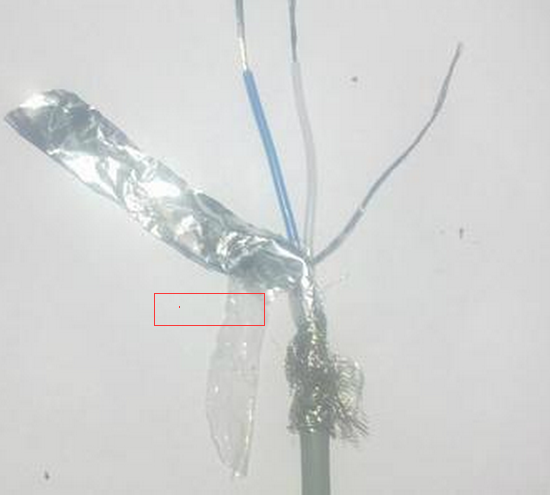

WDZ -RS485雙層屏蔽電纜結構特性
導體： 鍍錫銅絲絞合導體
J緣：聚乙烯
線對屏蔽： 鋁箔 (厚度≥60μm，其中鋁層厚度≥10μm)
對數：1對 2對 多對
總屏蔽： 鍍錫銅絲編織，編織密度≥90%
護套： 黑色低煙無鹵阻燃聚烯烴
低煙無鹵護套雙層屏蔽RS485電纜電氣性能
標稱特性阻抗： 120Ω
1kHz時的電容（導體-導體）： ≤47pF/m
1kHz時的標稱電容（導體-導體&屏蔽）： 68.6pF/m
20℃時導體的直流電阻： ≤57.4Ω/km
標稱傳播速度： 78%
1MHz時的標稱衰減： 16.4dB/km
介電強度： AC1.5kV，1min，不擊穿
J緣電阻： ≥500MΩ•km
低煙無鹵護套雙層屏蔽RS485電纜符合標準
阻燃特性： IEC 60332-1 低煙特性：IEC 61034 無鹵特性： IEC 60754-2
機械特性
小彎曲半徑： 10倍電纜直徑
工作溫度(靜態)： -40℃～+90℃
WDZ -RS485雙層屏蔽電纜參數：
|
產品型號
|
產品編號
|
對數
|
電纜外徑
（mm） |
屏蔽的標稱直流電阻
（@20℃）（Ω/km） |
單位重量
(kg/km) |
標準包裝長度
（m/reel） |
公差
(/reel) |
|
1018
|
1018.02
|
1
|
13.6
|
11.15
|
226
|
500,1000
|
-90-+55@500
|
|
1018
|
101804
|
2
|
16.2
|
7.22
|
309
|
500,1000
|
-140~+105@1000
|
|
產品型號
|
產品編號
|
對數
|
電纜外徑
（mm） |
屏蔽的標稱直流電阻
（@20℃）（Ω/km） |
允許大拉力
（N） |
單位重量
(kg/km) |
標準包裝長度
（m/reel） |
公差
(/reel) |
|
1002
|
1002.02
|
1
|
5.9
|
11.15
|
321
|
53.6
|
500,1000
|
±10%
|
|
1002
|
1002.04
|
2
|
8.5
|
7.22
|
387
|
92.3
|
500,1000
|
±10%
|
|
產品型號
|
產品編號
|
對數
|
標準包裝長度（m/reel）
|
公差（m/reel）
|
|
||
|
9016
|
9016.04
|
2
|
500，1000
|
±10%
|
|
||
|
可根據現場使用環境不同，定制符合客戶使用環境的電纜
|
|||||||
|
